Kaltwalzen-Spulenrohr der heißen Rollenspulenrohr-Maschine, das Maschinenrohr-Schweißgerät herstellt

  • Kaltwalzen-Spulenrohr der heißen Rollenspulenrohr-Maschine, das Maschinenrohr-Schweißgerät herstellt
  • Kaltwalzen-Spulenrohr der heißen Rollenspulenrohr-Maschine, das Maschinenrohr-Schweißgerät herstellt
  • Kaltwalzen-Spulenrohr der heißen Rollenspulenrohr-Maschine, das Maschinenrohr-Schweißgerät herstellt
  • Kaltwalzen-Spulenrohr der heißen Rollenspulenrohr-Maschine, das Maschinenrohr-Schweißgerät herstellt

Kaltwalzen-Spulenrohr der heißen Rollenspulenrohr-Maschine, das Maschinenrohr-Schweißgerät herstellt

    Minimum der Bestellmenge: 1 Set/Sets
    Verpakung: Maschine verpackt mit dem rostfreien Öl und der Kunststofffolie
    Produktivität: China, Hebei
    Marke: ZHONGTUO
    Ort Von Zukunft: Heibei
    Versorgungsmaterial-Fähigkeit: 30 Sets/Yesr
    Zertifikate : SGS CE ISO 9000

Basisinformation

Modell: ZT-009

Produktbeschreibung

Kaltwalzen-Spulenrohr der heißen Rollenspulenrohr-Maschine, das Maschinenrohr-Schweißgerät herstellt


hot roller coil tube machine



2. Maschine Zusammenfassung

Das fertige Produkt wird aus einem runden, quadratischen oder rechteckigen Rohr bestehen. Die Mühle ist für die Herstellung von runden Rohren mit Φ38mm-Φ127mm mit einer Dicke von 1,5 mm bis 5,0 mm aus kaltgewalztem und warmgewalztem Band mit Hilfe von nicht geschlossenen rohrförmigen Rohlingen bestimmt mit anschließender Einschweissung in Rohr, Kantenerwärmung mittels Festkörperhochfrequenzschweißgerät, Längsnahtschweißen in Rollen von Rohrschweißmaschinen, Abkühlung, weitere Dimensionierung oder Formgebung und Vorabschneiden von Endlosrohren in gemessenen Längen. Diese Maschine kann durch Wechseln der Formen in verschiedene Rohrgrößen gebracht werden.

hot roller coil tube machine

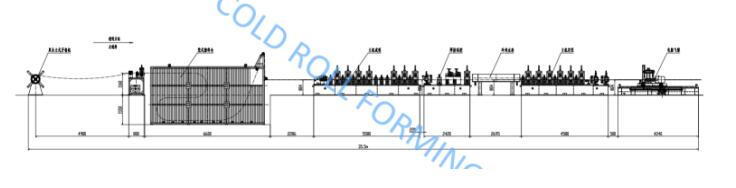

2. Der technische Ablauf der Produktionslinie

{SteelTape} →→ Ein-Dorn-Abwickler →→ Abisolierkopf Abschneider und Schweißer →→

Spiralakkumulator →→ Umformteil (Abplattungseinheit + Hauptantriebseinheit + Umformeinheit + Führungseinheit + Hochfrequenzinduktionsschweißeinheit + Quetschrolle) + Entgratrahmen →→ Kühleinheit →→ Maßeinheit und Richtmaschine →→ Fliegende Säge unter Computer -Regelung →→ Rundtisch →→ Begradigung

hot roller coil tube machine

4. Rahmenbedingungen

a) Stahlrohrspezifikation

1. Runder Rohrdurchmesser: Φ38-Φ127mm

Rohrdicke: 1,5 - 5,0 mm

2. Vierkantrohr: 30X30mm -100X100mm

Rechteckrohr: 20X40mm -120X80mm

Rohrdicke: 1,5 - 5,0 mm

3. Rohrlänge: 6.0m - 12.0m

4. Länge Toleranz: 0-6mm

b) Stahlbandspezifikation

1. Material: kohlenstoffarmer Stahl (δb≤500Mpa, δs≤235Mpa)

2. Stahlband: Innendurchmesser: Φ510-610mm

Äußerer Durchmesser: Max. Φ1800mm

Streifenstahlbreite: 120mm-400mm

Streifenstahlstärke: 1.5mm-5.0mm

Das maximale Gewicht: 6,0 Tonnen

c) Elektrizität

1. Dynamische Leistung: AC380V ± 10%, 3 Phasen, 50 Hz ± 1,0%

2. Steuerleistung: AC220V ± 10%, eine Phase, 50 Hz ± 1,0%

d) Elektrische installierte Kapazität: appro. 900KW

e) Kühlwasser

1. Reservoir für Hochfrequenz-Ausrüstung: 30 m³, ein Satz

2. Behälter für zirkulierendes Kühlwasser: 25 m³, ein Satz

f) Druckluft

1. Druck: 0.4Mpa

2. Fluss: 3,0 m 3 / h

g) Produktionskapazität

Jahresproduktion: 70000 Tonnen, nach den jährlichen Arbeitstagen, täglichen Arbeitsstunden und den Produkten.

h) Liniengeschwindigkeit: 30-60m / min

5. Ausstattung und Hauptparameter der einzelnen Einheit:

1. Hydraulische Einwellenabhaspel mit Schäler

1.1. Parameter:

- Spulenbreite: max.400mm

- Spulen-OD: max. Φ1800mm

- Spulen-ID: max.Φ508mm

- Spulengewicht: max. 6,0 Tonnen

1.3. Dornausdehnung durch Hydraulik

hot roller coil tube machine



2. Fünf-Rollen-Flattener

2.1 Brief:

Es gibt Paare von Klemm- und Transportwalzen. Abflachungsrollen sind für zwei oben und drei unten angeordnet. Nippen und Senden wird durch Hydraulikzylinder gedrückt, flacherer Rollenmotor wird durch das Schneckenrad und die gewundene Schraube der verringerten Geschwindigkeit gezahnt, die Schneckenschrauben in der Frontseite und eins in der Rückseite können in der Phase durch die Hülsenverbindung werden, die obere Ausgleichswalze und sicherstellen kann unter Richtwalze parallel sein, dabei in der Absicht zu flatten erreichen.

2.2 Parameter:

- Anzahl der Abzugsrollen: 2

- Material der Abzugswalze: 40Cr

- Menge der Glättungsrolle: 5

- Flattener Geschwindigkeit: 10m / min

- Steifigkeit der Walze: HRC50-60

hot roller coil tube machine

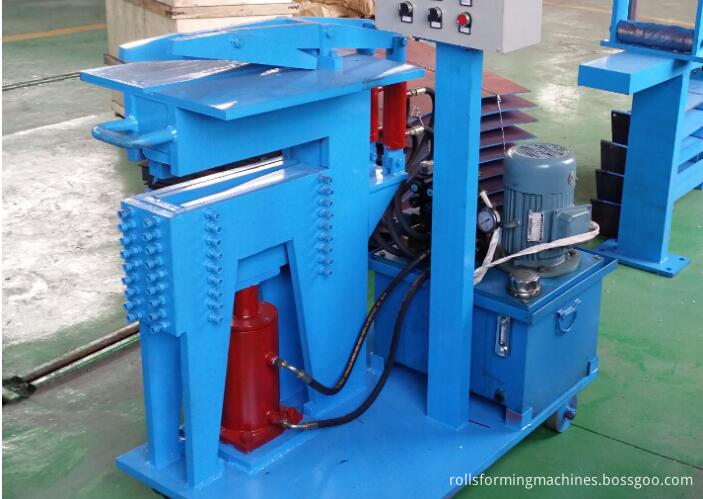

3. Scher- und Stumpfschweißmaschine

3.1 Hydraulische Scherparametermaschine:

- Schneiden mit Hydrauliksystem

- Breite: ≤400mm

- Dicke: ≤ 5,0 mm

3.2 Stumpfschweißmaschine von Hand

- Schweißgerät

3.3 Horizontaler Spiralspeicher (OD: 5.0m)

3.1 Niedrige Klammer: 1 Satz

3.2 Revolver: 1 Satz

3.3 7 Walzen Abflachungseinheit: 1 Satz

3.4 2 Rollen Fütterung: 1 Satz

3.5 Akkumulator: 1 Satz

- Fütterung Geschwindigkeit: Max.200m / min

- Speicherkapazität: 500 Meter -700 Meter

3.6 Hohe Klammer: 1 Satz

3.7 Hydrauliksystem 1 eingestellt

3.8 Elektrisches System 1 eingestellt

3.9 Motor: Fütterung Motor: 30KW

4.1 Fräsgetriebe, Kreuzgelenk

4.1.1 Mill Entry Flattener durch hoch-horizontale Rolle und unter-horizontale Rolle, eine positive Fünf-Rollen-Flattener, ein Paar vertikale Rolle zuführen.

4.1.2 Forming Mühle besteht aus:

- Angetriebener Ständer: 7 Sätze (horizontal)

- Angetriebener Standschaft: Φ 110mm

- Material der Welle: 40Cr

- Seitenrollenständer: 8 Sätze (vertikal)

- Seitenrollenständerschaft: Φ70mm

- Material der Welle: 40Cr

- Getriebe & Universalgelenk: 7 Sätze

- Material des Getriebes: Stahlguss

- Material des Kegelrades: 20CrMnTi

- Hauptmotor: 110 kW 1 Satz

- Hauptredaktor: ZLY280 1 Satz

- Horizontaler Rollenrahmen mit Schneckengetriebe und Welle. justieren Sie oben und unten zur gleichen Zeit und Ebene.

4.2 Maßwalzgetriebe, Kreuzgelenk

4.2.1 Kalibriermühle besteht aus:

- Angetriebener Ständer: 5 Sätze (horizontal)

- Angetriebener Standschaft: Φ 110mm

- Material der Welle: 40Cr

- Seitenrollenständer: 5 Sätze (vertikal)

- Seitenrollenständerschaft: Φ 70mm

- Material der Welle: 40Cr

- Getriebe & Kreuzgelenk: 5 Sätze

- Material des Getriebes: Stahlguss

- Material des Zahnrades: 20CrMnTi

- Hauptmotor: 160 kW 1 Satz

- Hauptredaktor: ZLY280 1 Satz

- 2 Sätze einzelner Kopf Turkshead, mit 4 Rollen * 2sets

- Eine Geschwindigkeitsprüfwalze mit Luftzylinder für CNC-Fliegende Säge

- Horizontaler Rollenrahmen mit Schneckengetriebe und Welle. justieren Sie oben und unten zur gleichen Zeit und Ebene.

hot roller coil tube machine



5. Schweißabschnitt

5.1 Schweißteil besteht aus:

- Nahtführungseinheit: 1 Satz

- Squeeze Stand: 4 Rollen (Φ80mm)

- Entgraterrahmen: 1 Satz (2 Köpfe)

- Horizontale Einheit für das Nahtausbügeln: 2 Rollen

5.2 Kühlstrecke

- Kühlwanne: 1 Satz

- Kühltroglänge: 4,0 m

5.3 Solid State Hochfrequenzschweißgerät (GGP300KW)

- Nennleistung: 4300kW

- Nennleistung: Pd = 360kW

- Bemessungsgleichspannung: UdN = 450V

- Nenngleichstrom: IdN = 1070A

- Die ganze Effizienz: η≥85%

- Ausgangsleistung: Pout> 300kW

- Entworfene Frequenz: f = 200 ~ 300kHz

- MOSFET-Wechselrichter: 120kW × 3

- Tankkreis-Ausgangsmodus: kein Schweißtransformatorausgang, sekundäre Resonanz.

- Mit Wasser-Wasserkühler für Schweißer


6. CNC fliegende Reibungssäge

6.1 Flugabschaltung, mechanischer Teil besteht aus:

- Sägeblatt: OD800mm × ID110mm × 6,0mm

- Säge schwankend: Pneumatisch

- Rohrschelle: Pneumatisch

- Sägewagenbewegung: Zahnstange mit Ritzel

- Motor für die Reise: DC 30KW

- Motor zum Sägen: AC 45KW

- Länge Toleranz: 0-6mm

hot roller coil tube machine

Wenn Sie diese Röhrenmühlhochfrequenzrohr-Formungsmaschine benötigen, treten Sie freundlich mit meinem in Verbindung


Whatsapp: + 86 187 1376 2880

skype: sabrinaxxing

Wir können die Maschine für Sie anpassen!

Willkommen zu unserer Fabrik besuchen, unsere Fabrik ist in der Nähe von Peking China, wir können Sie vom Flughafen abholen.
